Гидроиспытания обсадных труб

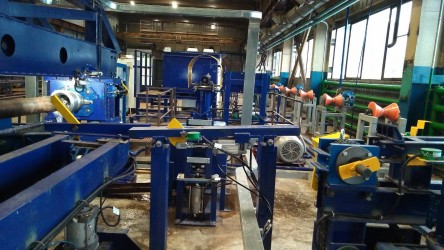

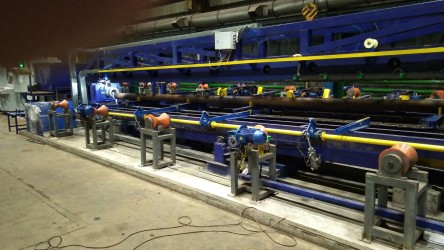

Установка гидроиспытания предназначена для испытания обсадных труб большой номенклатуры диметров в линиях ремонта и диагностики труб в условиях сервисных центров по ремонту нефтепромыслового оборудования.

Отправить заявку
Описание

Установка гидроиспытания состоит из следующих узлов и механизмов:

  • Рама, каретка, головка опрессовочная, заглушка опрессовочная входят в гидроиспытательный узел на котором происходит опрессовка обсадной трубы гидравлическим давлением согласно технологическим параметрам;
  • Бак циркуляционный, бак накопительный и трубопроводы - входят в состав системы оборотной воды;
  • Гидрооборудование состоит из насоса перекачки воды из бака в бак, установки насосной высокого давления, насоса низкого давления для быстрого заполнения водой внутренней полости трубы.

По согласованию с заказчиком утверждаются вариант загрузки и выгрузки труб с установки гидроиспытания на транспортную линию или стеллаж.

Система управления выполнена на базе промышленного программируемого логического контроллера и имеет возможность подключения к верхнему уровню АСУТП. Установка может работать в автономном режиме, а также  в составе  линии ремонта обсадной трубы в автоматическом режиме.

Управление установкой производиться с пульта управления оснащенного сенсорной панелью, экраном системы видеонаблюдения. Также на пульте располагается кнопочная панель для ручного управления установкой. Интерфейс панели в «рабочем» окне отображает технологическую информацию, необходимую для процесса испытания.
