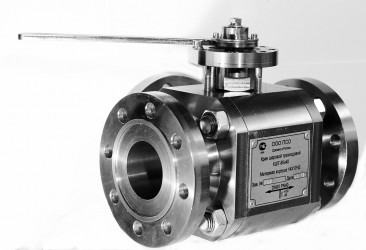

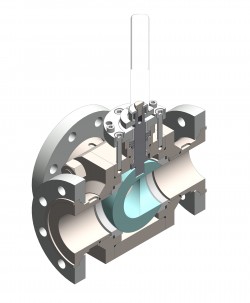

Кран шаровой трехходовой КШТ

Кран предназначен для перераспределения направления потока рабочей среды в трубопроводе или его разделения по двум направлениям. Шар крана приводится во вращение вокруг оси вала вручную рукояткой или дистанционно приводом в зависимости от комплектации.

Отправить заявку
Описание

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

  1. Корпус крана точеный из проката.
  2. Корпус крана изготовлен из коррозионостойкой стали.
  3. Уплотнение вала выполнено шевронными кольцами с автоматической подтяжкой.
  4. Кран обеспечен защитой от выброса вала.
  5. Предусмотрена компенсация износа уплотнения шара.
  6. Уплотнение шара сменное.
  7. Посадочное место для привода в соответствии DIN ISO 5211, ГОСТ  Р 55510-2013


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая среда

нефтеводогазовая смесь

Температура рабочей среды, °С

от минус 60 до +130

Температура окружающей среды, °С

от минус 60 до +40

Номинальное давление PN, МПа

4

Условный проход номинальный DN, мм

80 (100)

Присоединительный размер привода по ГОСТ Р 55510-2003

F10

Присоединительный размер вала, мм

квадрат 22

Длины строительные по ГОСТ 3326-86, мм

310/155 (350/175)

Исполнение присоединительных фланцев по ГОСТ 33259-2015

F

Материал корпуса и проточной части

коррозионостойкая сталь

Материал шара

коррозионостойкая сталь

Материал уплотнений в подвижных соединениях

фторопласт и его модификации

Уплотнения в неподвижных соединениях

резиновые уплотнения

Класс герметичности по ГОСТ Р 54808-2011

А
