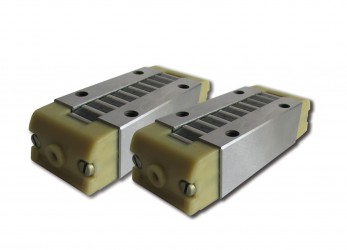

Линейные опоры качения типа ЛОК

Линейные опоры качения применяются в направляющих качения металло­режущих станков, деревообрабатывающих станков и других комплексах в условиях средних и больших нагрузок

Линейные опоры качения производства ООО «Прогресс-Спецоборудование» взаимозаменяемы с опорами ЛОК – ОАО «Липецкий станкозавод», «INA», «Schneeberger» -  Германия.

Отправить заявку
Описание

Технические характеристики

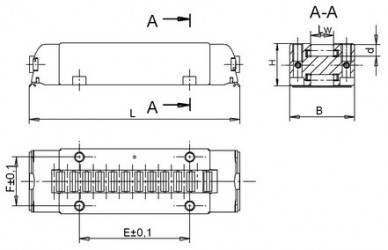

Модель H, мм L, мм B, мм  E, мм   F, мм  d x Lw, мм Нагрузка, кН   Скорость, м/мин Аналог
19Л

19

75 27 25,5 20,6 5х10 42 25 RUS19069
19Т 19 111 27 50 20,6 5х10 68 25 RUS19105
19.05 19,05 75 25,4 25,5  20,6 5х10 42 25 RUSZ12044
26ЛК 26 92 40 28 30 7х14 76 25 RUS26086
26Л 26 108 40 44 30 7х14 95 25 RUS26102
26Т 26 132 40 68 30 7х14 122 25 RUS26126
28.57 28,57 100 38,1 38 31 7х14 86 25 RUSZ18059
38Л 38 133 52 51 41 10х20 179 25 RUS38134
38Т 38 206 52 102  41 10х20 305 25 RUS38206
38.1 38,1 133 50,8  51 41 10х20 179 25 RUSZ24084


Линейная опора качения содержит металлическую направляющую 1 с рабочим и возвратным участками 2, 3, тела качения 4, выполненные в виде металлических роликов, с удерживающими их сепараторами 5, выполненными в виде отдельных деталей, из полимерного материала.

С торцевыми частями 8 направляющей 1 соединены переходные детали 6 с каналами 7 для движения сепараторов 5 и тел качения 4. Переходные детали 6 выполнены в виде крышек из полимерного материала, снабжены скребками 9, выполненными, также, из полимерного материала.

Переходные детали 6 снабжены смазочными каналами 10.

Для установки на станке, линейная опора качения снабжена четырьмя крепежными отверстиями 11.
