Мойка нефтепромыслового оборудования (пакеров, кранов, задвижек)

Мойка нефтепромыслового оборудования предназначена для очистки от нефтепродуктов, парафинов и прочих загрязнений пакеров, запорной арматуры, кранов, задвижек и прочих изделий, входящих на ремонт в сервисные центры.

Вообще конструкция мойки такова, что она может быть использована во многих областях. Рабочие габариты могут изменяться, в зависимости от поставленных задач.

Мойка, показанная на фотографиях, рассчитана на следующие габариты:

  • Максимальный габарит загружаемого изделия  3500 х 2000 х 1600 мм;
  • Максимальная масса загружаемого изделия – 1 000 кг.

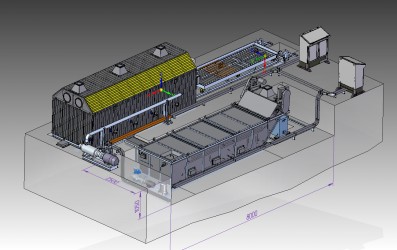

Установка мойки НПО представляет собой моечную камеру, модуль подготовки раствора, тележку на рельсовом пути,  привод тележки, осуществляемый тросом.

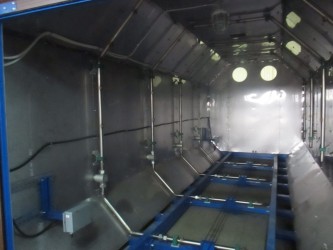

Моечная камера внутри обшивается листами из нержавеющей стали, снаружи профильным листом. Между ни ми укладывается утеплитель. Внутри камеры по стенкам, потолку и полу устанавливаются  трубы с форсунками. Въезд в камеру оборудуется автоматической дверью. Внутри камеры находятся конечные выключатели (датчики) перемещения тележки. Камера находится в небольшом углублении в полу для предотвращения растекания моющего раствора.

Модуль подготовки раствора представляет собой емкость с установленными внутри ТЭНами или паровым змеевиком для подогрева моечного раствора. Также модуль оборудуется двумя скребковыми транспортерами для удаления шлама, насосами низкого и высокого давления и насосом, работающим на слив. Шлам выбрасывается в контейнер-приемник, который затем поднимается краном на поверхность и опорожняется.

Тележка -  сварная конструкция на колесах, перемещается посредством тросовой тяги.

Работа комплекса:

  • Изделие (или изделия) укладывается на тележку, при     необходимости закрепляется. Тележка находится в начальной позиции. Раствор подогрет. Вода в форсунки не подается. Дверь камеры открыта.
  • Оператор нажимает кнопку "Пуск".
  • Включается привод тележки. Тележка перемещается в камеру. Дверь закрывается. Включается подача раствора из модуля подготовки.     Жидкость из форсунок подается на изделие. Тележка возвратно поступательно перемещается в камере в течение установленного цикла. Раствор стекает обратно в модуль.
  • По окончанию моечного цикла подача раствора прекращается. Тележка выстаивается. Раствор стекает. Дверь открывается и тележка выкатывается.
