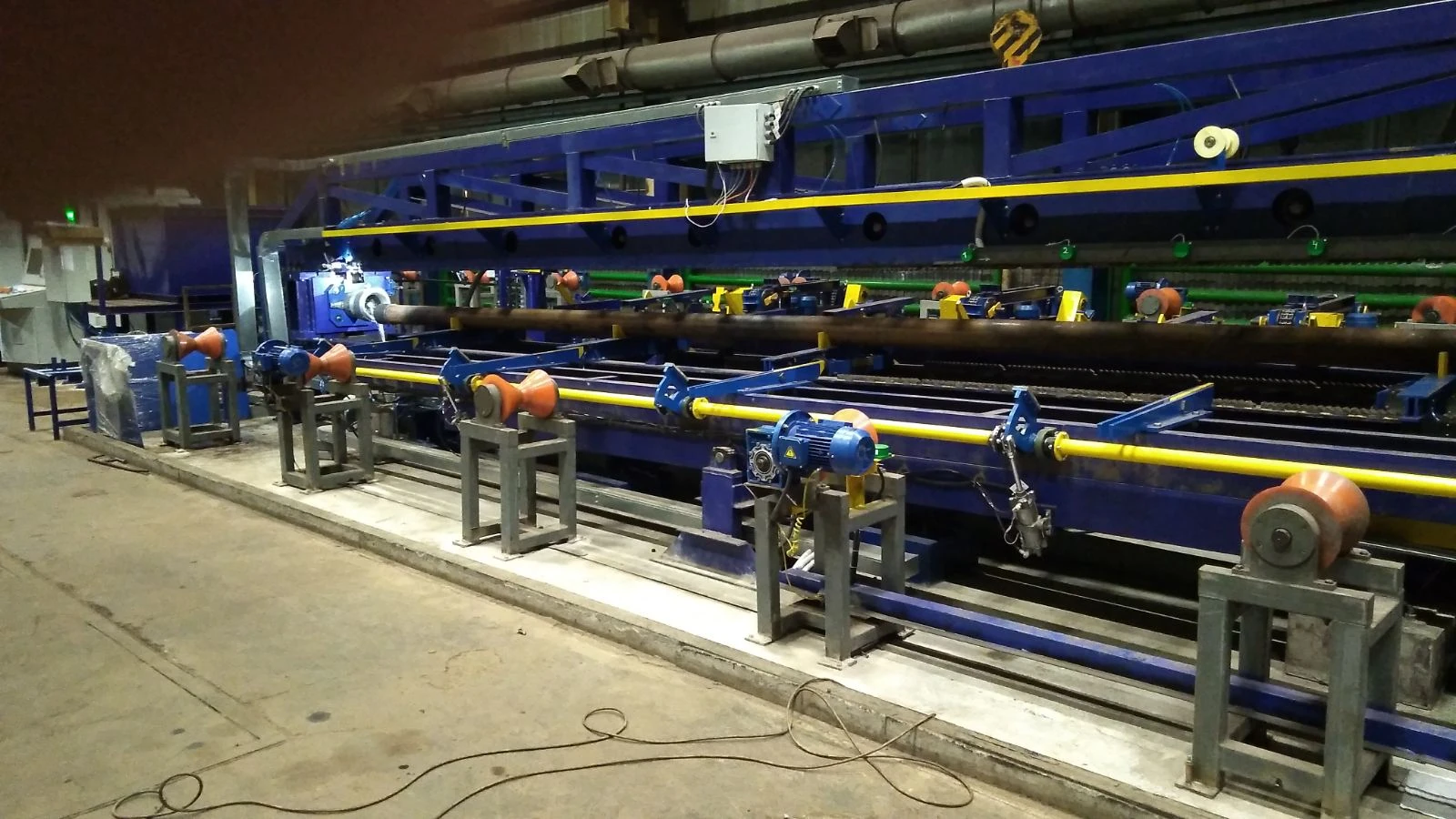

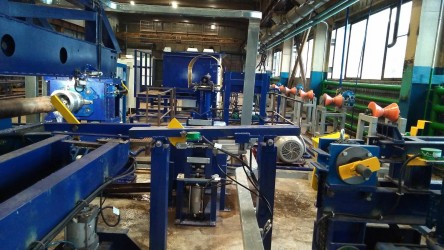

Установка для гидравлических испытаний насосно-компрессорных труб (НКТ)

Установка предназначена для испытаний внутренним гидростатическим давлением на герметичность и прочность гладких и высаженных насосно-компрессорных труб в сборе с муфтами.

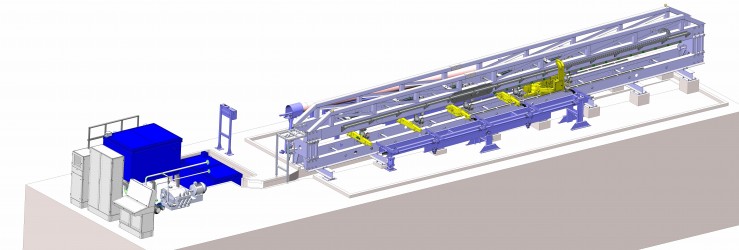

Установка гидроиспытания состоит из следующих узлов и механизмов:

  • Рама, каретка, головка опрессовочная, заглушка     опрессовочная входят в гидроиспытательный узел на котором происходит опрессовка трубы НКТ гидравлическим  давлением согласно технологическим параметрам;
  • Бак циркуляционный, бак накопительный и трубопроводы - входят в состав системы оборотной воды;
  • Гидрооборудование состоит из насоса перекачки воды из     бака в бак, установки насосной высокого давления, насоса низкого давления для быстрого заполнения водой внутренней полости трубы.

По согласованию с заказчиком утверждаются вариант загрузки и выгрузки труб НКТ с установки гидроиспытания на транспортную линию или стеллаж.

Система управления выполнена на базе промышленного программируемого логического контроллера и имеет возможность  подключения к верхнему уровню АСУТП. Установка может работать в автономном режиме, а также  в составе  линии ремонта НКТ в автоматическом режиме.

Управление установкой производиться с пульта управления оснащенного сенсорной панелью, экраном системы видеонаблюдения. Также на пульте располагается кнопочная панель для ручного управления установкой. Интерфейс панели в «рабочем» окне отображает технологическую информацию, необходимую для процесса испытания:

  • типоразмер ремонтируемых труб;
  • заданную установку на испытательное давление (с возможностью изменения с панели оператора);
  • фактическое давление при заполнении НКТ;
  • фактическое давление испытания высоким давлением;
  • заданное время выдержки в секундах (с возможностью изменения с панели оператора);
  • отдельное окно падения давления в период выдержки;
  • результат гидроиспытания (Брак, Годная);
  • учет труб в штуках (общее количество из них – брака и годных);
  • время гидроиспытания последней НКТ, сек.;
  • мнемосхему работы оборудования в том числе срабатывания датчиков и механизмов;
  • визуализация утечек вовремя гидроиспытания.
