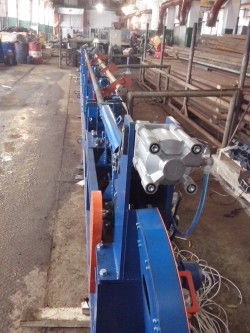

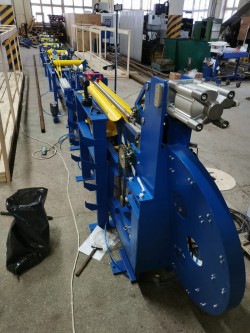

Установка шаблонирования НКТ тросового типа

Установка шаблонирования НКТ предназначена для контроля проходного внутреннего диаметра и общей кривизны всех типоразмеров труб

Отправить заявку
Описание

Шаблон, изготовленный в соответствии с ГОСТ, доставляется внутрь трубы с помощью троса. При застревании шаблона внутри трубы, срабатывает датчик превышения усилия толкания, в память компьютера записывается длина на которой застрял шаблон, включается обратный ход привода подачи троса и шаблон возвращается в исходное положение. Если труба годная, то шаблон проходит всю длину трубы и выходит из ее другого конца в пределах 0,5 м до ближайшего индуктивного датчика и возвращается обратно.

На операцию шаблонирования допускаются трубы, прошедшие мойку, сортировку по наружному диаметру и толщине стенки.

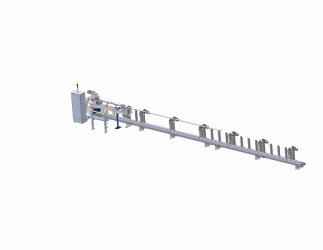

Установка шаблонирования состоит из:

  • Станок шаблонирования;

  • Люнетно-разгрузочная линия;

  • Шкаф управления;

  • Стойка управления;

  • Стеллаж под шаблоны.
