Установки испытания погружных электронасосов

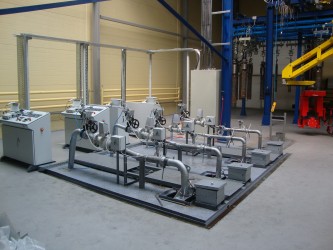

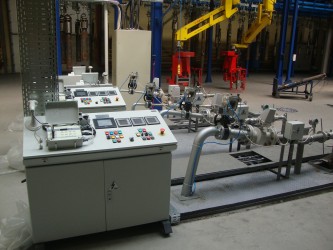

Автоматизированный испытательный стенд для испытания погружных электронасосов типа ЭЦВ предназначен для съема контролируемых параметров как в рабочем интервале, так и в нештатных режимах, построения напорных и энергетических характеристик электронасоса.

Отправить заявку
Описание

Стенд оснащен компьютерной системой, обеспечивающей вывод результатов испытаний на компьютер, распечатку контролируемых параметров и построение напорных характеристик далее стенд.


Технические характеристики

Стенд обеспечивает:

  • Ввод и хранение текстовой информации протокола испытаний согласно Приложению 1 ТЗ.
  • Ввод и хранение постоянных величин согласно Приложению 2 ТЗ и их использование при проведении вычислений.
  • Считывание штрих-кода насосного агрегата сканером для быстрого ввода испытуемого номера насоса в базу.
    Пример структуры обозначения кода: 12 03 15 200 00039, где 12 – год, 03 – месяц, 15 – число, 200 – код продукции, 00039 – индивидуальный номер электронасоса.
    По коду продукции компьютер автоматически настраивает выбранный стенд на работу по заданным параметрам на насос из базы данных.
  • Измерение и регистрацию гидродинамических параметров работы насоса и параметров питающей электросети согласно Приложению 3 ТЗ. Определение программным способом коэффициента мощности (cos ϕ) и его регистрацию.
  • Вычисление контролируемых параметров агрегатов согласно Приложению 4 ТЗ (ток в каждой фазе Ia, Ib, Ic, напряжение каждой фазы Ua, Ub, Uc, мощность, давление в трубопроводе).
  • Вывод контролируемых параметров агрегатов на монитор персонального компьютера.
  • Ввод и хранение на ПК паспортных технических  характеристик насосных агрегатов.
  • Построение и отображение экспериментальных графических характеристик агрегата.
  • Формирование и вывод на печать протокола испытаний согласно Приложению 5 ТЗ.
  • Сохранение протокола испытаний в формате Excel.
  • Архивацию и хранение данных протоколов.


Принцип работы стенда следующий:

При включении насоса вода подается в трубопровод стенда, с помощью задвижки устанавливают определенный расход воды при этом снимаются и записываются показания измерительных датчиков давления, расхода, тока, напряжения, мощности. На основе этих данных строятся напорные, энергетические характеристики и протоколы испытаний.
